Bodybox

Die Kabine für Partikelmessungen unter Reinraumbedingungen

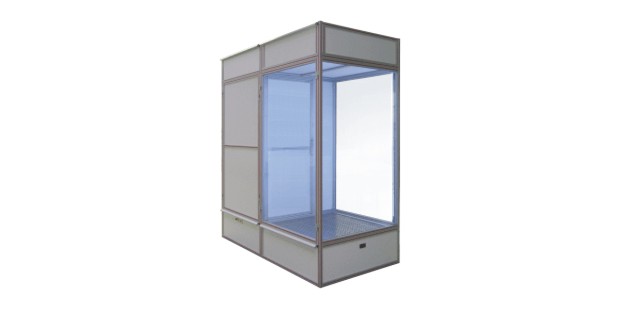

Bodybox

Die Bodybox wurde entwickelt, um Ganzheitsmessungen an Kleidung, Personen oder einzelnen Geräten durchführen zu können. Sie ermöglicht es, explizit von dem Prüfling oder dem Gerät abgegebene Partikel zu zählen und eine Aussage über dessen Reinraumtauglichkeit treffen zu können.

Unverbindliche Anfrage stellen

like (1)

Vorteile einer Bodybox

Mit gezielten Messungen über die Ganzheitsmethode lässt sich in der Bodybox die reale Partikelkontaminierung durch den Menschen in einer Reinluftumgebung nachweisen.  Das Umluftprinzip sorgt dabei für eine lange Lebensdauer des Filtermediums.

Steckverbindungen ermöglichen eine schnelle Montage und Demontage der Kammer. Damit eignet sie sich für den kurzfristigen Einsatz, beispielsweise für externe Mess- und Prüfaufgaben.

execution

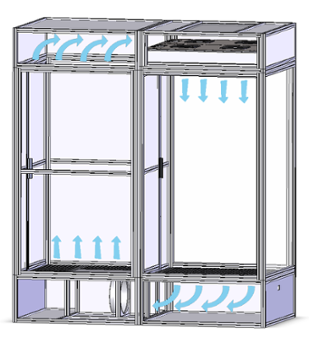

Funktionsweise einer Bodybox

Die beiden in der Decke integrierten Lüfter-Filter-Module sorgen für die Reinluftversorgung innerhalb der Kabine. Die fast vollständige Filterbelegung der Decke erzeugt im Prüfraum eine turbulenzarme vertikale Verdrängungsströmung mit einer Luftreinheit der Klasse 1 nach DIN EN ISO 146441.

Beladen mit den vom Prüfling abgegebenen Partikeln strömt die Luft durch den Gitterrostboden der Kammer. An einer definierten Verjüngung des Rückstromkanals können mit einem Partikelzähler Anzahl und Größe luftgetragener Partikel gemessen werden. Die an den Prüfraum angrenzende Schleuse dient als Rückströmbereich zu den Filterunits. Die somit rotierende Filtration derselben Luftmasse führt zu einer stetig hohen Reinheitsgüte im Prüfraum.

Funktionsweise Bodybox

information



Weitere Informationen

  • 100 % Deckenbelegung
  • Luftreinheitsklasse ISO 5 und besser

Weitere technische Details finden Sie in unserem Datenblatt:

Datenblatt herunterladen

customer-support



Die passende Lösung für Ihren Prozess

Wir passen die Bodybox gern an Ihre Wünsche und Gegebenheiten an und statten diese nach Wunsch mit Messtechnik, Interieur und Reinraumbekleidung aus.

check-circle-o



Anwendungsbereiche

Die Bodybox kann in jeder Umgebung eingesetzt werden. Ein wichtiger Anwendungsbereich ist die Untersuchung von kompletten Geräten oder Baugruppen auf ihre Partikelemission pro Zeiteinheit. Dank der Bodybox lassen sich dabei störende Einflüsse aus der Umgebung, wie beispielsweise querströmende Partikelquellen minimieren. Langzeitmessungen und Messungen an Geräten mit beweglichen Teilen, sind so problemlos möglich.

Durch die Option, Partikelabgabe einer Person mit und ohne Reinraumbekleidung zu veranschaulichen, ist sie außerdem hervorragend für Schulungszwecke von Reinraumpersonal geeignet. Grundlegende Theorien können hier praxisnah erläutert werden.
